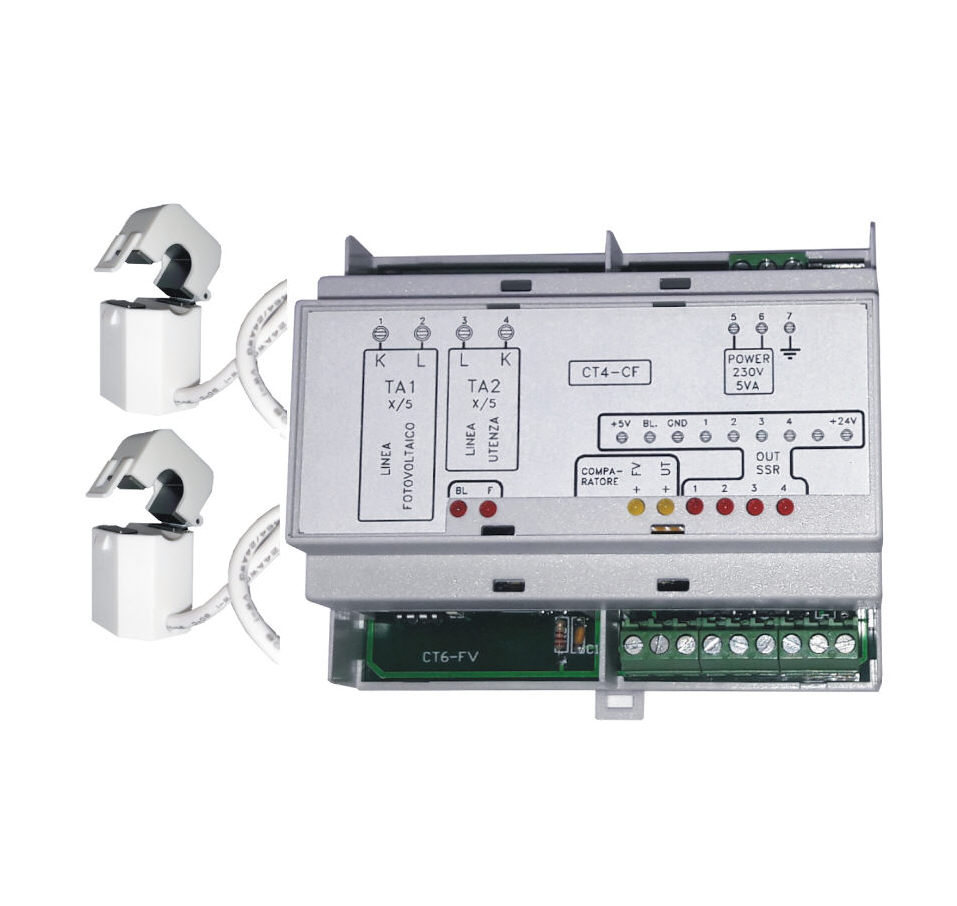

CT4-FVT (4 uscite SSR).
fotovoltaico (Max. 10kW) tramite il confronto tra energia prodotta
ed utilizzata. Due ingessi per trasduttore TA50 per controllo.
N°4 uscite SSR proporzionali per relè ad Angolo di fase “VLC25-PC”
o relè temporizzati “RT-CF”.
Descrizione
N°2 ingessi per TA50 e 4 uscite proporzionali SSR per il controllo
con relè statici mod. VLC25-PC programmati ad angolo di fase
( per carichi resistivi) o relè elettromeccanici con ritardo all’apertura
programmabile mod. RT-CF ( per il controllo di pompe per la
circolazione o pompe di calore).
METODO DI UTILIZZO:
La centralina va collegata tramite trasduttori di corrente: IL TA1
deve sondare la corrente prodotta dal fotovoltaico (corrente che va
in rete o all’ utenza ), il TA2 deve sondare esclusivamente la corrente
assorbita dall’utenza. Con le uscite SSR si possono attivare fino 4 relè
statici mod. VLC25-PC (Monofasi) in grado di convertire le uscite
SSR (1 Sec. di ciclo) in controllo ad Angolo di fase proporzionale
oppure con relè elettromeccanico mod. RT-CF in modo ON/OFF in modo
da attivare dei carichi nella linea utenza per utilizzare l’energia in esubero.
