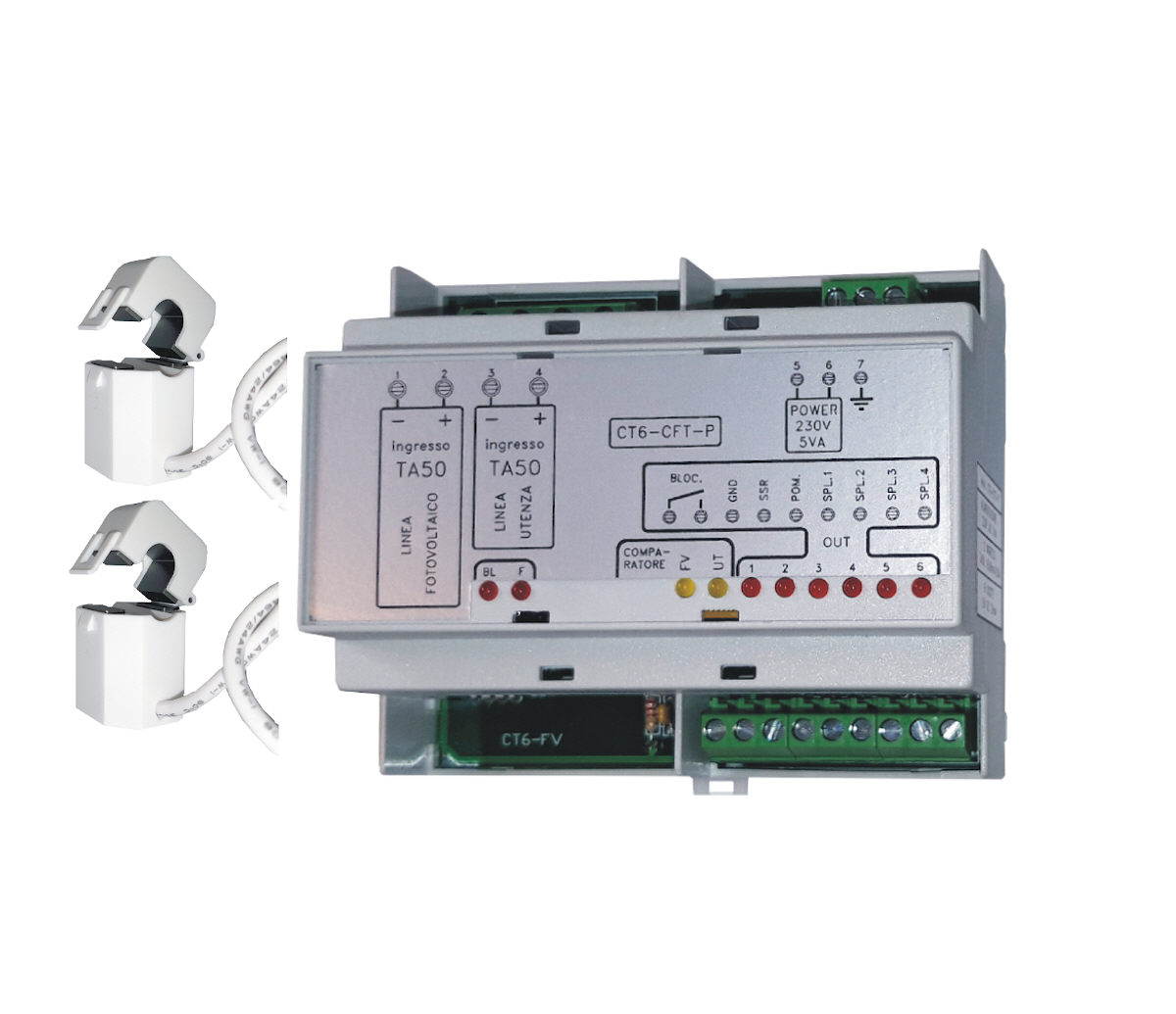

CT6-CFT-P ( gestione reupero Fotovoltaico)
fotovoltaico (Max. 10KW 240V) tramite il confronto tra energia
prodotta ed utilizzata.
Due ingessi per TA50, uscita per comando relè proporzionale,
uscita per relè pompa di circolazione e 4 uscite per comando
relè gestione split.
Descrizione
METODO DI UTILIZZO E DESCRIZIONE FUNZIONAMENTO:
La centralina va collegata tramite due trasduttori di corrente in dotazione,
il TA50-1 deve sondare la corrente prodotta dal fotovoltaico (corrente che va
in rete o all’ utenza ), il TA50-2 deve sondare esclusivamente la corrente
assorbita dall’utenza. Con l’uscita 1 si controlla il relè statico VLC25-PC con il quale
è possibile attivare il primo carico resistivo (es. Boiler) in modo proporzionale
all’energia prodotta. In caso di attivazione dell’uscita 1 viene anche attivata l’uscita 2
da utilizzare per attivare con un relè la pompa di circolazione dell’ acqua scaldata,
questa uscita rimane attiva per tutto il tempo di attivazione del relè statico con un
ritardo allo spegnimento di 1 minuto dall’avvenuta disattivazione dello stesso relè.
Se l’energia prodotta rimane superiore a quella utilizzata anche dopo aver raggiunto
il 100% con il relè statico verranno inserite in modo graduale con ritardi di 3 minuti
sia all’inserimento che alla disattivazione le altre 4 uscite disponibili. Queste uscite
possono essere utilizzate per attivare con relè esterni i consensi di Split per
compensare il recupero.
