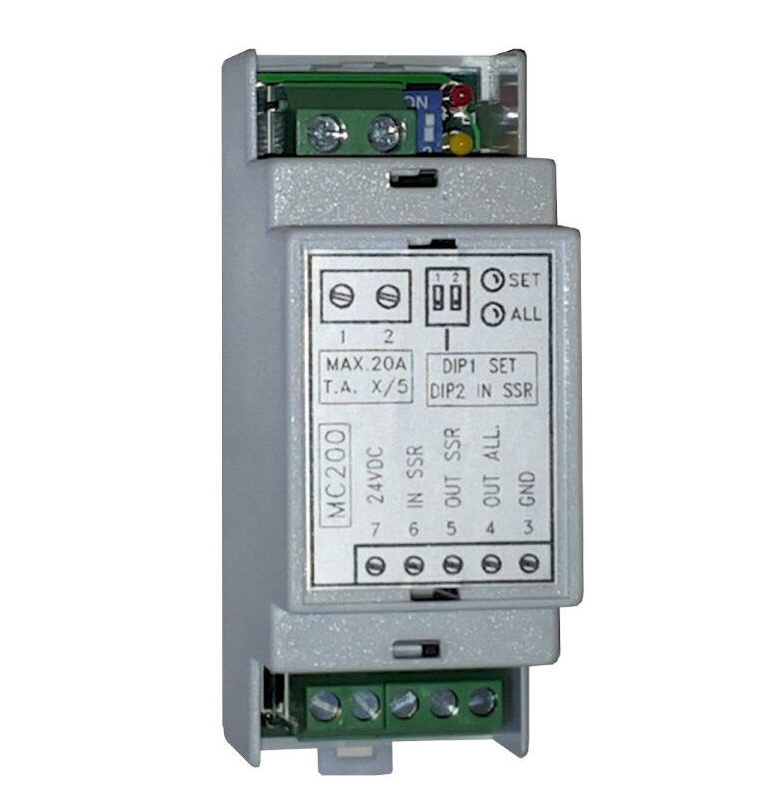

MC200 Modulo per la diagnostica rottura parziale carico
Descrizione
Questo modulo è adatto a diagnosticare con dei relè statici zero-crossing a
tempi proporzionali (SSR) , carichi resistivi stabili monofasi e trifasi, composti
da più resistenze ( max. n°8 **).Tramite questo dispositivo si è in grado di fare
una verifica continua della corrente erogata, ogni volta che si aziona il relè statico.
Per la lettura della corrente al suo interno dispone di un trasduttore isolato sino ad
un massimo di 20A, è possibile in oltre l’utilizzo esterno di un T.A. /5A per leggere
correnti superiori.
IL modulo permette la taratura automatica della soglia di massima corrente tramite
un dip-switch a bordo scheda e memorizza il valore su E2 PROM.
Se il dispositivo misura un valore inferiore ad 1/8** del carico , genera un l'allarme
che rimane memorizzato fino al ripristino dello stesso.
IN oltre è in grado di diagnosticare la rottura del semiconduttore , testando in assenza
di segnale di azionamento che non sia presente corrente al carico. Nel sistema trifase
la segnalazione avviene per conseguenza elettrica con la rottura di due semiconduttori.
