9) Q-PL11-6Z 6 Zone 2/4KW 240-400V con cicli rotativi.
Q-PL11-6Z-400V

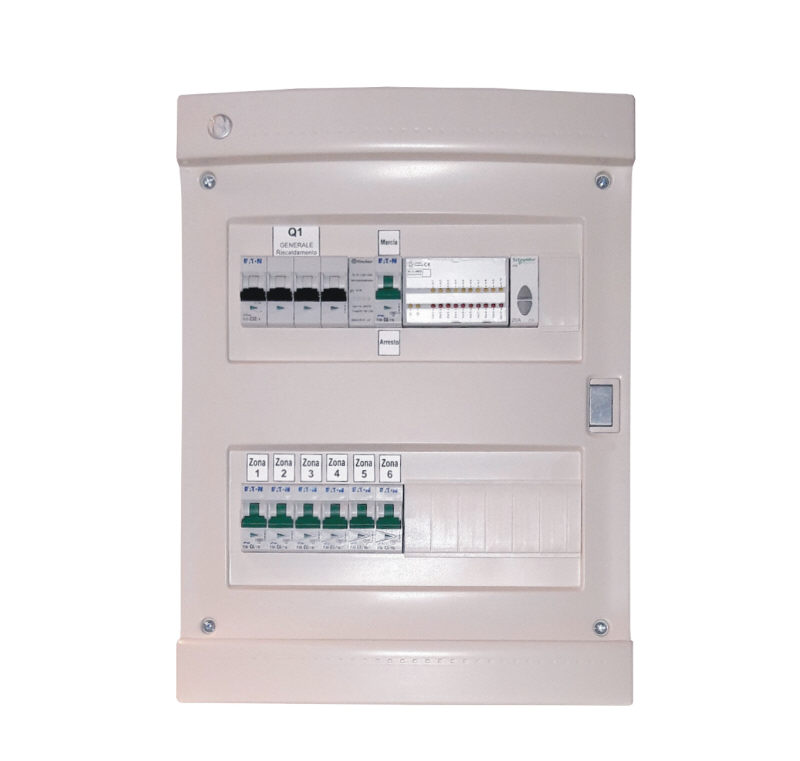

Quadro di controllo con generatore di cicli rotativi adatto
all’utilizzo per l’attivazione in % di lampade ad infrarosso
a onde medie per riscaldamento ambiente e di superfici.
Descrizione
Dati tecnici:
- Alimentazione Trifase + Neutro 400Vac 50Hz.
-Versione Q-PL11-6Z-240V adatta al controllo
di 6 zone monofasi da 2KW 240Vac.
-Versione Q-PL11-6Z-400V adatta al controllo
di 6 zone monofasi da 4KW 400Vac.
- Interruttore magnetotermico 4 poli 32A.
- Interruttore marcia / arresto ciclo.
- Generatore di cicli PL11-PRO8 programmabile
per rotazioni da 1 a 6 carichi in rotazione.
- Tempi di ciclo programmabili da 0,15 a 4 sec.
- Pulsanti per programmazione Lampade in rotazione.
- n°6 Relè statici monofasi Zero-crossing 2kW 240-400V
- n°6 Magnetotermici 16A.
- Montaggio in contenitore 24 moduli.
- Radio Comando per Start Stop ciclo (Opzionale).
Descrizione:
Grazie al sistema innovativo di rotazione ottenuto con il PLC PL11-PRO8 si possono attivare in modo
intelligente fino a 6 lampade.
I cicli generati permettono di ottenere una potenza media attivando e disattivando in modo sincronizzato
i carichi applicati.
E’ possibile quindi far ruotare da una lampada alla volta sino a 5 in modo sequenziale anche con tempi
molto veloci ottenendo cosi un’ intensità media stabile sulle lampade e mantenendo l’assorbimento
costante dalla linea di alimentazione.
Es. Se facciamo ruotare 3 Lampade la linea ne vedrà come fossero sempre accese solo 3 in modo stabile.
IL risultato ottenuto è la regolazione in potenza del carico totale con 6 scalini dell’ 16% sino al 100%.
In oltre le attivazioni delle lampade avvengono per mezzo di relè statici con commutazioni con passaggio
per lo zero di tensione e se limitate anche solo dell’ 16% ossia 5 su 6 avremo una durata superiore.
