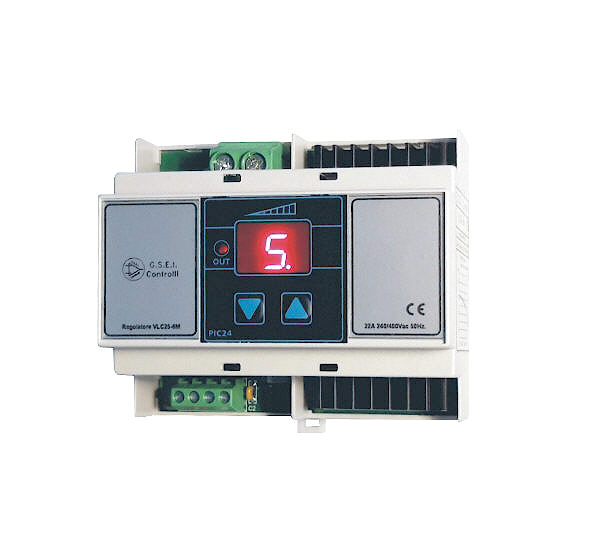

VLC25-6M Regolatore 5,2KW 240V / 8,5KW 400Vac

Descrizione

Regolatore con due sistemi di controllo programmabili, angolo
di fase o zero-crossing veloce con preriscaldo ad angolo di fase.
Relè statico incorporato 22A a 45°C di temperatura ambiente
adatto a comandare carichi monofasi da 240 e 400Vac.
Particolarmente indicato per controllare lampade ad infrarosso
a onde medie e corte con forte assorbimento iniziale.

DUE FUNZIONI:
-1) ANGOLO DI FASE :
*SOFT START 300mS E  AUTO SOFT START PER MANCANZA
 MOMENTANEA DELLA TENSIONE DI LINEA.
-2) ZERO CROSSING VELOCE Con preriscaldo :
*SOFT START AD ANGOLO DI FASE, MANTENIMENTO
 PER 5 Sec. E  PASSAGGIO A ZERO-CROSSING
 VELOCE CON TEMPO DI CICLO DI  400mS.

 DATI TECNICI :
- ALIMENTAZIONE  240Vac  3VA 50hz
- RELE' STATICO 22A 230/400Vac 50hz
  (come grafico 1 curva termica ambiente).
- Triac 40A 800V  i2t 10mS 880A.
- Ventilatore interno 5V DC  0,15Amp.
- RANGE: 0 - 100%  20 Steps.
  LINEARIZZATI IN CORRENTE.
- Salvataggio impostazioni su E2PROM.
- Contatto esterno di abilitazione per consenso
  o termostato. In attesa di consenso viene
  visualizzato solo il  punto sul display.
- In caso di visualizzazione del punto sul display
  a consenso avvenuto, è possibile che vi sia
  mancanza di tensione sulla linea di potenza
  o mancanza del carico da controllare.

VLC25-6M
