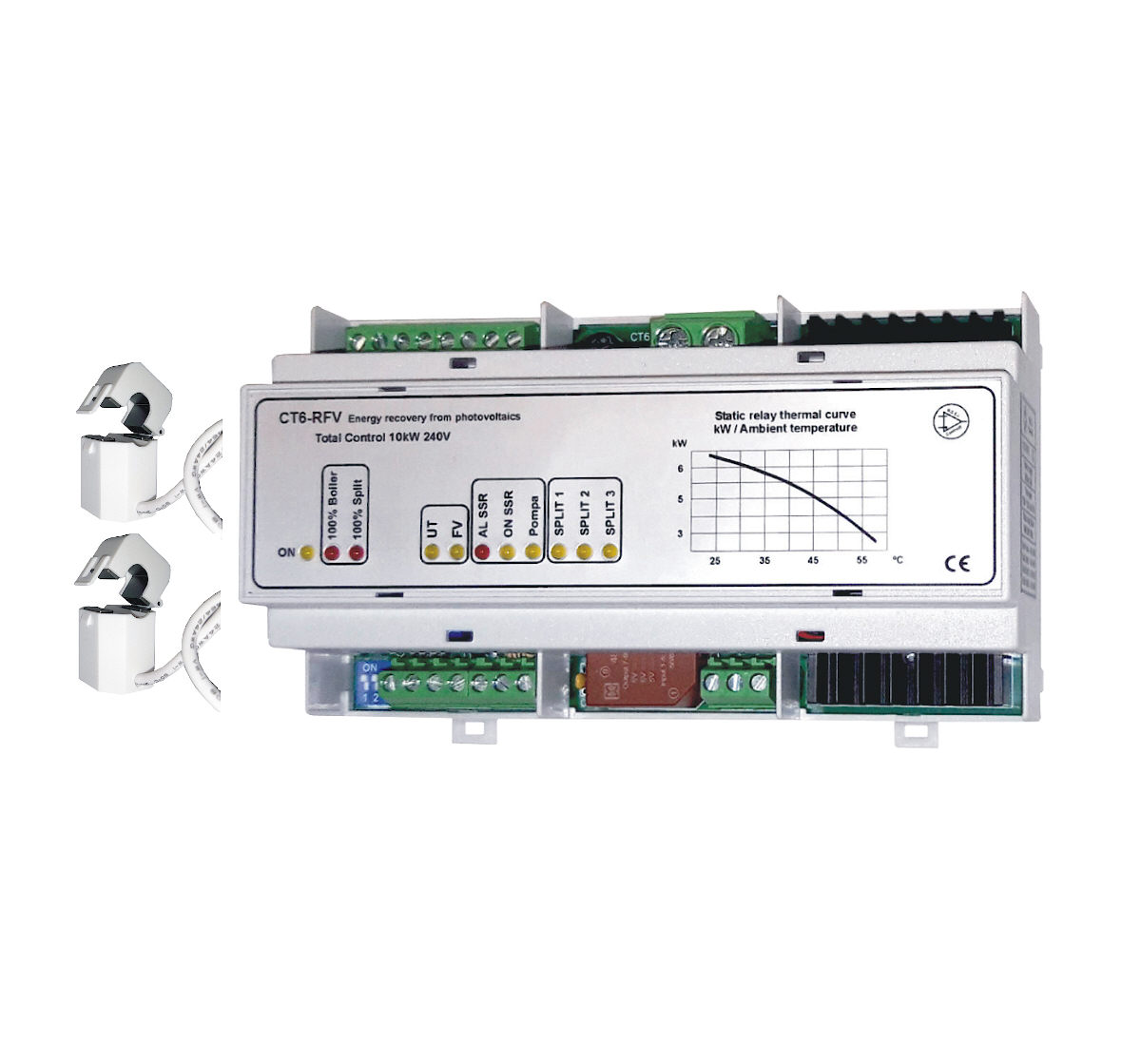

CT6-RFV ( gestione reupero Fotovoltaico) con relè statico 5kW 240Vac
prodotta con fotovoltaico (Max. 10KW 240V) tramite
il confronto tra energia prodotta ed utilizzata.
Due ingessi per TA50, gestione completa di Boiler
pompa di circolazione e tre Split.
Descrizione
METODO DI UTILIZZO E DESCRIZIONE FUNZIONAMENTO:
La centralina va collegata tramite due trasduttori di corrente in dotazione,
il TA50-1 deve sondare la corrente prodotta dal fotovoltaico (corrente che va
in rete o all’ utenza ), il TA50-2 deve sondare esclusivamente la corrente
assorbita dall’utenza. Con il relè statico interno si recupera in modo
proporzionale l’energia in esubero inviandola al carico resistivo di un Boiler
con un carico max.di 5kw 230V. Nel momento del recupero viene attivato un
relè da utilizzare per la pompa di circolazione dell’ acqua calda ( se prevista ),
questa uscita rimane presente per tutto il tempo di attivazione del relè statico
con un ritardo allo spegnimento di 1 minuto dall’avvenuta disattivazione dello
stesso relè.
Due metodi di recupero selezionabili tramite DIP posto sul dispositivo.
- Primo: Con DIP1-1 a “OFF” la centralina comincia il recupero attraverso la
resistenza del Boilr, qualora l’energia prodotta risulti ancora in esubero
attiverà il primo contatto (da dedicare all’abilitazione del primo Split ).
Se l’energia risulta ancora in esubero attiverà anche il secondo e terzo contatto
( se abilitati dai DIP1-2 E DIP1-3 ) dedicato agli Split. Se l’attivazione di uno
degli Split fosse sufficente e superasse l’energia prodotta il controllo del boiler
verrà ridotta per ricuperare la giusta energia prodotta.
- Secondo: Con DIP1-1 a “ON” la centralina si comporterà recuperando in
modo prioritario attraverso la resistenza del Boilr sino a quando il boiler aprirà
il contatto meccanico del proprio termostato. A questo punto la centralina riconosce
il mancato carico collegato (segnalato con il led AL SSR) e abilità la possibilità di
attivare anche l’uscita del primo Split e se abilitati anche le uscite degli Split 2 e 3.
Il recupero sarà ottenuto attraverso gli split. Quando il Boiler chiuderà il contatto del
termostato saranno disattivate le uscite degli Split il ciclo riprende con priorità verso
il Boiler.
IL Dispositivo è in grado di trovare la posizione corretta di recupero anche dopo
aver inserito uno o più Split. E’ in oltre possibile in caso di mancanza di Fotovoltaico
forzare con contatti esterni sia l’utilizzo del boiler al 100% che gli Split al 100% come
mostrato nello schema elettrico.
Le funzioni saranno visibili attraverso i led posti sul pannello “100% Boiler” e “100%
Split” con conseguente azione sulle uscite.
