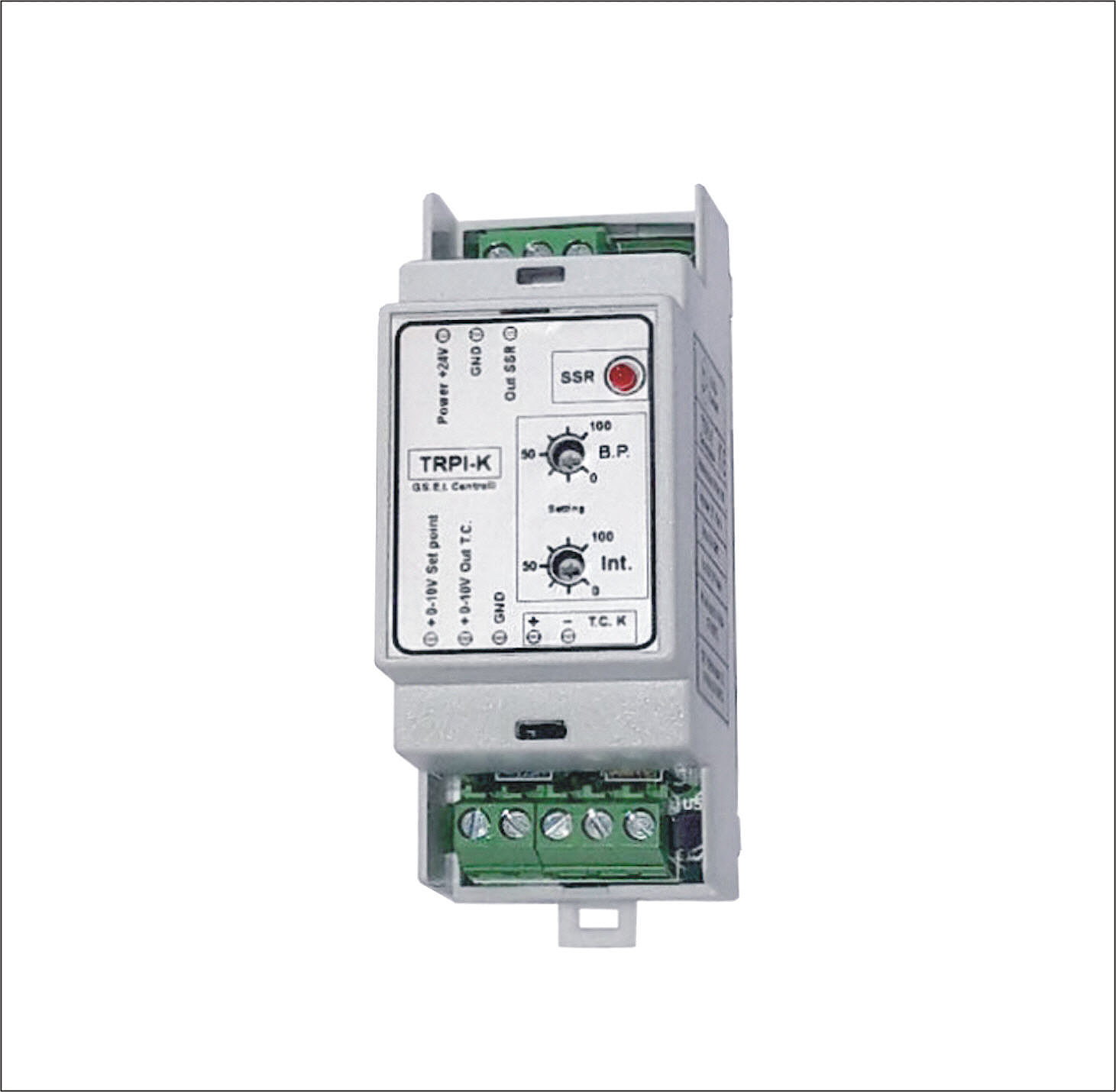

TRPI-K(J) Termoregolatore cieco 50-1000°C

Descrizione

TRPI-K (J) Termoregolatore (T.c.”K” 50-1000°C)-(T.c.”J” 50-800°C)
Dispositivo analogico con 2 parametri di regolazione
Banda proporzionale e Integrale.
Programmazione Set point con segnale 0-10V e lettura
del valore convertito della termocoppia 0-10V.
Uscita SSR a tempi proporzionali per il comando di
relè statici Zero-crossing con tempo di ciclo veloce.
Dispositivo adatto per il controllo remoto per la visualizzazione
su terminali con controllo e letture tramite segnali 0-10Vdc.
Di facile impostazione dei due parametri tramite trimmer
posti sul pannello frontale.
La banda proporzionale ha uno spostamento dinamico per
garantisce un facile risultato.

Tati tecnici:

-Alimentazione 24VDC 2VA
-TRPI-K per termocoppia tipo "K"
scala 50 - 1000°C linearità +/- 0,5%.
-TRPI-J per termocoppia tipo "J"
scala 50 - 800°C linearità +/- 0,5%.
-Giunto freddo compensato.
-Uscita riferimento lettura T.C 0-10Vdc.
Precisione di conversione +/- 0,2% F.S.
-Set-point da segnale esterno 0-10Vdc
con rapporto 1V = 100°C
-Uscita SSR con tempi di ciclo 500mS
tensione 16V 20mA per controllo
relè statico Zero-crossing.
-Trimmer " B.P." banda proporzionale
0-100% del valore del set-point.
dinamica come grafico.
-Trimmer " Int. " integrale 0-100%
con rapporto 0-100sec. di saturazione.
